復(fù)合材料基體表面的吸波涂層如何測(cè)量？ 我們接到來自某航天用戶咨詢的問題，對(duì)于復(fù)材基體它是一種非金屬基體，那么用常規(guī)的渦流原理或者磁感應(yīng)原理的涂層測(cè)厚儀就無法再進(jìn)行測(cè)量了。 針對(duì)吸波材料的特性我們可以用超聲波測(cè)厚儀來解決吸波涂層厚度測(cè)量的難題。

    材料背景介紹：

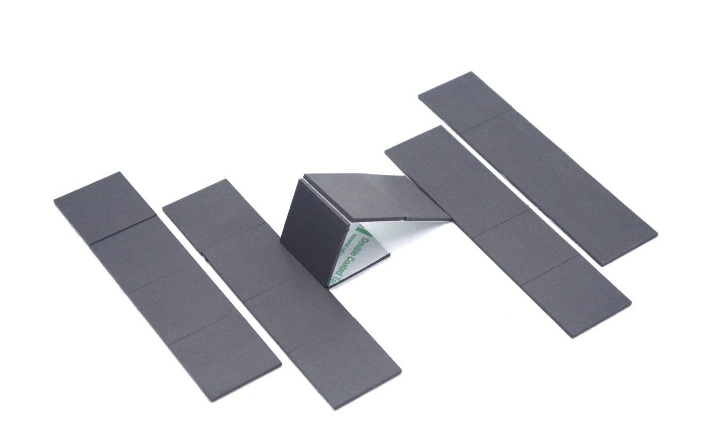

        吸波涂層是一種能夠吸收電磁波的特殊材料，通常涂覆在金屬或非金屬基材表面。由于其獨(dú)特的電磁特性，吸波涂層在隱身技術(shù)、電磁屏蔽等領(lǐng)域有著廣泛的應(yīng)用。然而，吸波涂層的厚度通常較?。?.2-3mm），且材料本身具有復(fù)雜的聲學(xué)特性，這給厚度測(cè)量帶來了極大的挑戰(zhàn)。

超聲波測(cè)厚技術(shù)作為一種非破壞性檢測(cè)手段，能夠在不損傷材料的情況下，精確測(cè)量涂層的厚度。通過選擇合適的探頭和儀器參數(shù)，超聲波測(cè)厚儀能夠有效應(yīng)對(duì)吸波涂層測(cè)量的各種難點(diǎn)，確保測(cè)量結(jié)果的準(zhǔn)確性和可靠性。

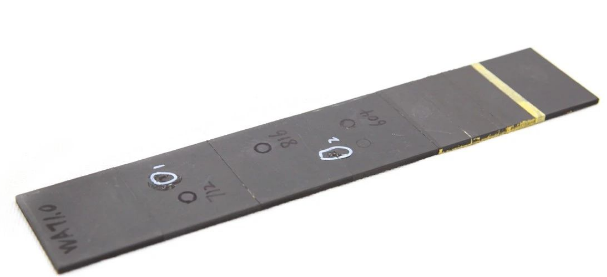

復(fù)材基材吸波涂層結(jié)構(gòu)樣品

        我們收到某航空單位寄來的樣品是在復(fù)合材料（非金屬基體）上覆蓋的吸波涂層，厚度約為0.58mm。

  測(cè)量方案：選擇機(jī)型PM5 Gen2型號(hào)測(cè)厚儀

          1. 選用合適的探頭

          針對(duì)非金屬基體上的吸波涂層，我們選用了D5A6延時(shí)塊探頭。該探頭在分辨力高的前提下，靈敏度也很高，能夠有效應(yīng)對(duì)吸波涂層信號(hào)衰減的問題，捕捉薄涂層的回波信號(hào)。

          2. 正確調(diào)節(jié)儀器參數(shù)

PM5 Gen2具備多種參數(shù)調(diào)節(jié)功能（如消隱、E消隱、相位、閘門等），能夠鎖定正確的波形，確保測(cè)量結(jié)果的準(zhǔn)確性。

增益調(diào)節(jié)：適當(dāng)增加增益以增強(qiáng)弱信號(hào)的接收，但需注意避免噪聲干擾。

消隱和E消隱：通過調(diào)節(jié)消隱參數(shù)，隱藏不必要的雜波，確保儀器能夠正確識(shí)別涂層與基材的界面回波。

閘門設(shè)置：合理設(shè)置閘門位置，鎖定涂層與基材的界面回波，確保測(cè)量結(jié)果的準(zhǔn)確性。

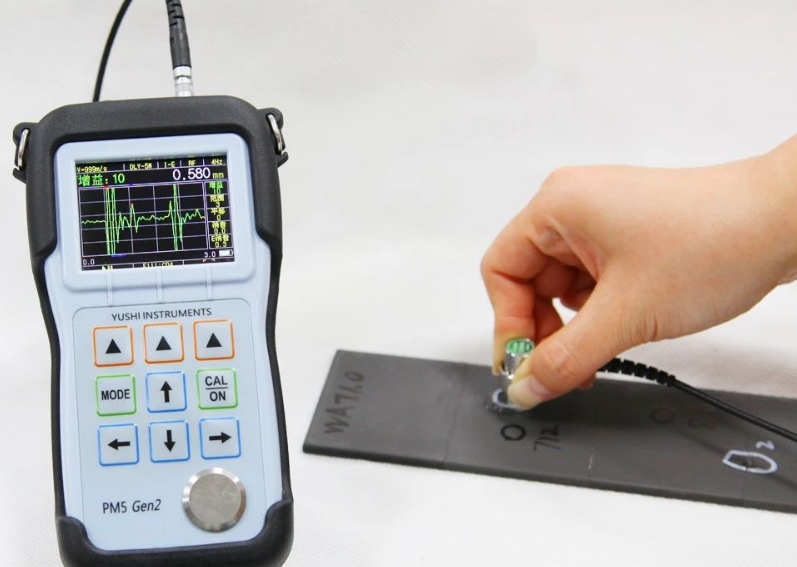

使用PM5 Gen2搭配D5A6延時(shí)塊探頭對(duì)樣件進(jìn)行測(cè)量，選用凝膠型耦合劑增強(qiáng)超聲波的傳播效果。調(diào)節(jié)增益、消隱、E消隱、閘門、范圍等參數(shù)，確定涂層與基材的界面回波，通過已知的涂層厚度進(jìn)行聲速校準(zhǔn)，再對(duì)其他部分厚度進(jìn)行驗(yàn)證。
