鈦是一種銀白色的過渡金屬，其特征是重量輕、強度高、有良好的抗腐蝕能力。由于其穩定的化學性質，良好的耐高溫、耐低溫、抗強酸、抗強堿，以及高強度、低密度等性能，被譽為“太空金屬”。被廣泛應用于航空航天、醫療、化工、海洋工程等領域。在醫療領域，鈦金屬用于制造骨科植入物、牙種植體等；在航空領域，用于減輕飛機重量；在化工領域，用于制造耐腐蝕設備等。

        鈦合金零部件的安全與否，影響整體使用安全，關鍵部位工件復雜，若加工不到位將影響整個產品使用。我們先后收到一些航空、航天及國防技術研發公司寄來的產品樣件，一般厚度在0.17-0.3mm之間，產品形狀有平板，有弧面。

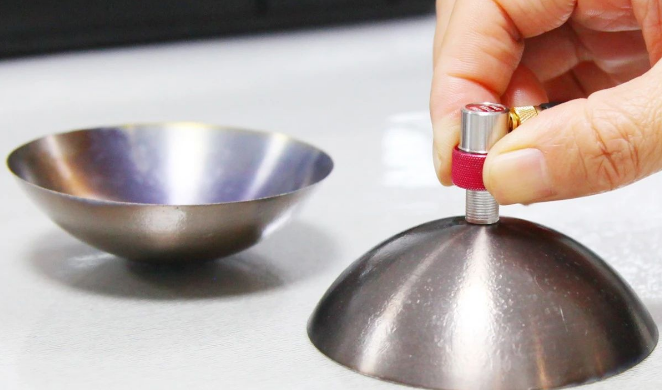

        圖片中帶曲率的鈦合金零部件壁厚測量難度是材料厚度比較薄，約0.2mm左右，產品形狀弧度曲率比較大，難易接觸，根據工件情況信息我們經過多次測試最終選擇配置為PM5 Gen2系列超聲波測厚儀，使用高頻窄脈沖單晶延遲線探頭測量，用I-ME模式（多次波校驗?zāi)Ｊ剑┦潜容^理想的測薄件厚度的方法，可以得到準確、重復性高、誤差小（0.001mm）的厚度值。這個樣件為半圓型，壁厚只有0.17-0.3mm，測量這類有弧度的薄件我們需要選用頻率較高、接觸面較小的探頭，才能得到良好的測量效果。

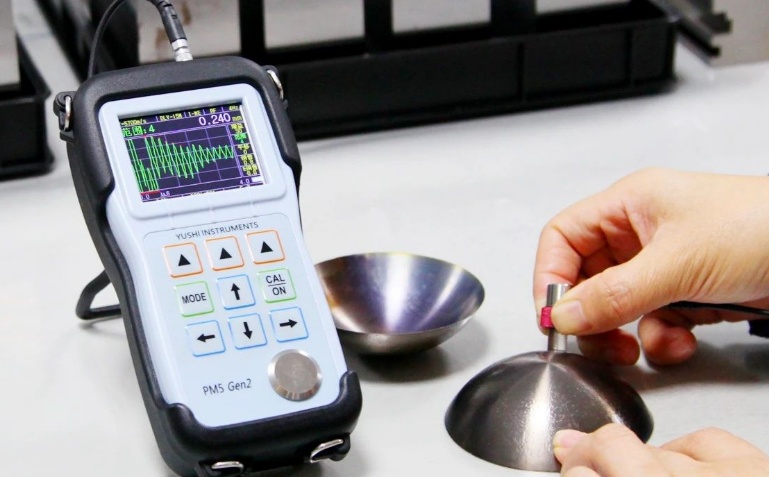

        測量結果：

使用PM5 Gen2型號特有的多次回波校驗功能準確的測量出了鈦合金零部件的真實壁厚，且在改模式下測量數值很穩定。

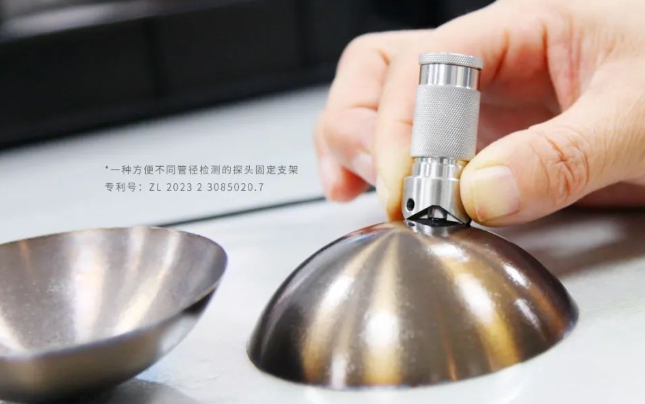

為了能更穩定的測量更小的接觸面，還選用了20M的高頻探頭和探頭支架，用I-ME（多次波校驗?zāi)Ｊ剑y(cè)量模式，也取得了很好的測量效果。

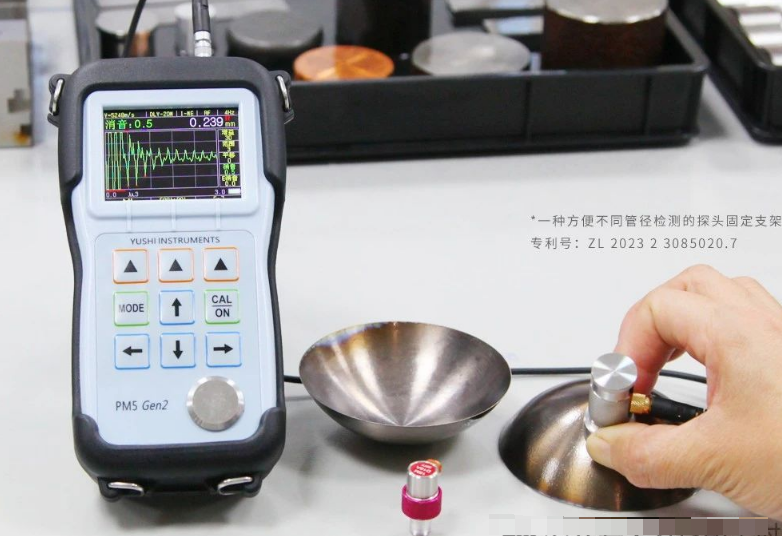

下圖是用20M高頻小直徑探頭+支架測試效果

兩種探頭對比一下可以看出，用20M的小探頭+支架的測量效果也很好，靈敏度很高，分辨率很好，可以清晰分辨多次底面回波，測量結果精確、可靠。

超聲波測厚儀用于鈦金屬厚度測量快速、簡單且準確，是控制產品質量主要的手段和方法。

如果您想了解更多超聲波測厚的相關問題，或在測量應用中遇到困難，可以聯系我們郵寄樣件測試，我們將為您提供解決方案。
