2 用橫孔試塊設定參考靈敏度

2.1 用SD-1試塊設定參考靈敏度

2.1.1 橫波靈敏度的設定

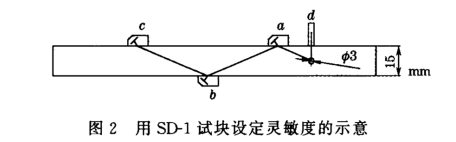

將已校驗好的斜探頭置于圖2中a、6、c位置，

前后移動探頭使斜射波、一次反射波、二次反射波分別在φ3mmX40mm橫孔上得到最大反射回波，將各回波幅度分別調整至滿屏的80%高度，分別記錄各自的dB值,此即為DAC曲線的第一、二、三點。將以上三點連成一條曲線即為標準中規定的參考等級(參考靈敏度)。

2.1.2 縱波靈敏度的設定

將已校驗好的直探頭置于圖2中d位置，前后左右移動探頭使直射聲束在φ3mmX40mm橫孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度,記錄此時的dB值,此即為標準中規定的參考等級(參考靈敏度)。

2.2 用SD-2 試塊設定參考靈敏度2.2.1 橫波靈敏度的設定

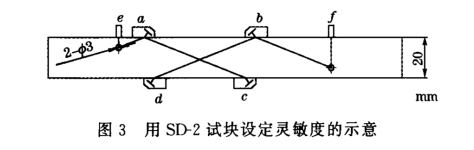

將已校驗好的斜探頭分別置于圖3中a、b、c、d位置,前后移動探頭使斜射波、一次反射聲波分別在p3mmX40mm橫孔上得到最大反射回波。將回波幅度分別調整至滿屏的80%高度，分別記錄各自的dB值,此即為DAC曲線的第一、二、三、四點將以上四點連成一條曲線即為標準中規定的參考等級(參考靈敏度)。2.2.2 縱波靈敏度的設定

將已校驗好的直探頭置于圖3中e、f位置,前后左右移動探頭使直射聲束在p3mmX40mm橫孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度,記錄此時的dB值,即為標準中規定的參考等級(參考靈敏度)。將回波幅度調整至滿屏的80%高度,記錄各自的dB值,此即為第一、二點。將以上二點連成一條曲線,即為標準中規定的參考等級(參考靈敏度)。

2.3 用SD-3試塊設定參考靈敏度2.3.1 橫波靈敏度的設定

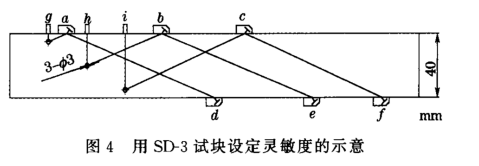

將已校驗好的斜探頭分別置于圖4中a、6、c位置,前后移動探頭使斜射波在p3mmX40mm

橫孔上得到相應的最大反射回波,將回波幅度調整至滿屏的80%高度,分別記錄各自的dB值，此即為DAC曲線的第一、第二、第三點。將斜探頭分別置于圖4中d、e、f位置,前后移動探頭分別使一次反射聲波在φ3mmX40mm橫孔上得到最大反射回波,將回波幅度調整至滿屏的80%高度,記錄各自的dB值,此即為DAC曲線的第四、五、六點。將以上六點連成一條曲線，即為標準中規定的參考等級(參考靈敏度)。

2.3.2 縱波靈敏度的設定

將已校驗好的直探頭分別置于圖4中g、h、i位置,前后左右移動探頭使直射聲束在p3mmX40mm橫孔上分別得到最大反射回波。將回波幅度調整至滿屏的80%高度,記錄各自的dB值,此即為第一、二、三點。將以上三點連成一條曲線,即為標準中規定的參考等級(參考靈敏度)。

3 DAC曲線的制作

GB/T 29712-2013標準規定,焊縫超聲檢測時，應評定所有等于或超過評定等級的不連續顯示信號，因此檢測靈敏度的設定值至少應為評定等級。評定等級與驗收等級有關,即與焊縫的質量等級有關。

對于驗收等級為2級的焊縫檢測,其評定等級為p3mmX40mm-14dB。對于驗收等級為3級的焊縫檢測,其評定等級為p3mmX40mm一10 dB.評定等級與板厚無關。因此按該標準評定焊縫中的顯示,對于驗收等級2級的焊縫,其檢測靈敏度至少應為p3mmX40mm-14 dB,對于驗收等級3級的焊縫其檢測靈敏度至少應為φ3mmX40 mm-10 dB[2-4]

因此,DAC曲線應至少包括參考等級與評定等級。

在檢測時,為方便及時評定,還應增加不同顯示長度所對應的驗收等級與記錄等級。

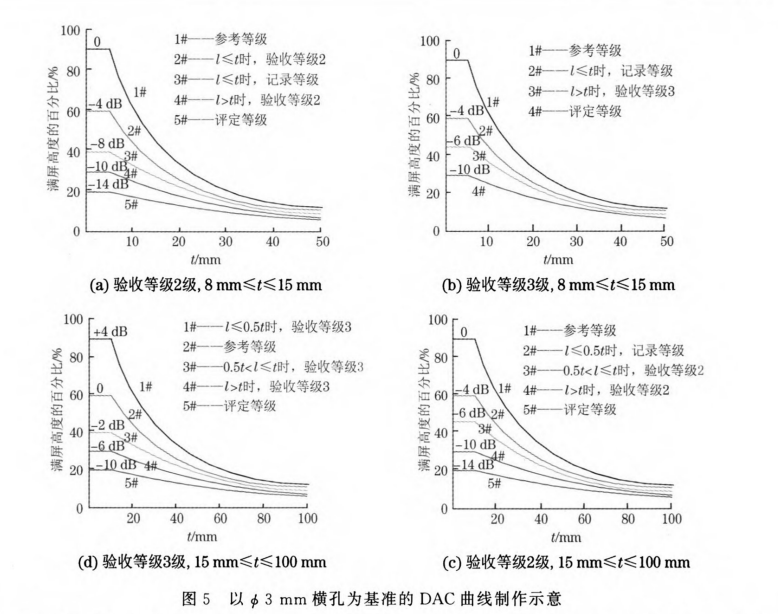

縱波與橫波檢測依據檢測范圍與驗收等級的不同,均應采用相同的方式設定DAC曲線,DAC曲線制作方法見圖5(圖中l(wèi)為缺欠顯示長度)。其中,圖5(a)中>t時評定等級線與記錄等級線重合;圖5(b)中l(wèi)<t時,參考等級與驗收等級3級重合,>t時,評定等級與記錄等級線重合;圖5(c)中≤0.5t時,參考等級與驗收等級2級線重合，L>t時,評定等級線與記錄等級線重合;圖5(d)中l(wèi)<0.5t時,參考等級與記錄等級線重合,>時,評定等級線與記錄等級線重合。
