GB/T29712-2013焊縫無損檢測驗收等級部分內容分享

2024-10-09 18:23:36 沈陽宇時先鋒

GB/T29712-2013焊縫無損檢測驗收等級部分內容分享：

本標準規定了鐵素體全熔透焊接接頭超聲檢測的驗收等級2級和3級。本標準的驗收等級2級和3級,分別對應著GB/T19418中的B級和C級焊縫質量要求。由于GB/T19418中的D級焊縫通常不要求超聲檢測,因此本標準中沒有與GBT19418中的D級焊縫質量要求相對應的超聲檢測驗收等級。

本標準的驗收等級,適用于依據GB/T11345的超聲檢測。

本標準適用于厚度為8mm~100mm的鐵素體全熔透焊縫。如果在充分考工件的幾何形狀和聲學性能情況下,能按照本標準驗收等級所需檢測靈敏度的要求下進行檢測,本標準也可適用于其他類型、其他材質和厚度超過100mm的焊縫。除非材質衰減或較高探頭分辨力要求需要其他頻率的探頭。本標準使用的探頭標稱頻率為2MHz~5MHz。使用的頻率不在此范圍,則驗收等級需要仔細考慮。

顯示長度的測量

顯示長度應由固定回波幅度等級技術獲得。測量問波超過評定等級的探頭移動距離,使用附錄B規定的固定回波幅度等級技術。

如另有規定,可用替代技術測量顯示長度。

靈敏度設定和等級

靈敏度設定和隨后的焊縫檢測,應采用同種技術。靈敏度設定可選用下列之一技術:

a)橫孔技術:基于直徑為3mm的橫孔;

b)平底孔技術:基于平底孔的距離-增益-尺寸(DGS)曲線;

c)矩形槽技術:基于深度和寬度均為1mm矩形槽的距離-波幅(DAC)曲線;。

d)串列技術:基于直徑為6mm平底孔的串列技術。本標準采用GB/T11345中規定的四個等級:

1)參考等級;

2)評定等級;

3)記錄等級(對應兩個驗收等級,其值均由相關驗收等級-4dB引出);

4) 驗收等級(對應兩個質量等級)。

與參考反射體相對應的所有等級的規定見表A.1。等級的規定見附錄A.

驗收等級

概述 1、

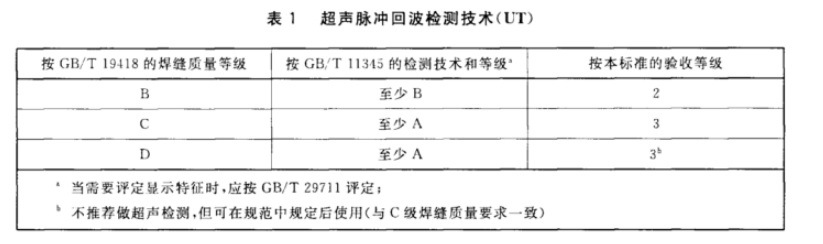

表1給出了驗收等級、檢測等級和質量等級的關系

本標準的驗收等級對GB/T11345中的檢測等級和檢測技術均適用,包括直射波束縱波檢測技術如果特征是按GB/T29711所規定的,則平面型顯示是不可驗收的,非平面顯示的驗收等級按照本標準執行。

如果特征未作規定,則本標準的驗收等級適用于所有顯示。

2、縱向顯示

表A.1給出了按GB/T11345評定顯示的技術信息,以及相應的評定和驗收等級。表A.2規定了采用橫波平底孔技術的驗收等級。表A.3規定了采用縱波平底孔技術的驗收等級。

橫孔技術和矩形槽技術的驗收等級,見圖A.1~圖A.4。平底孔技術和串列技術的驗收等級,見圖A.5~圖A.8。任何顯示的回波幅度雖低于驗收等級,但長度(高于評定等級)超過:a)t,8mm<板厚t<15 mm時;b)i/2或15mm,取兩者較大值,板厚:>15 mm時應傾向于做進一步檢測,即要求使用其他角度的探頭,以及串列檢測(若有約定)。最終評定應基于顯示的最高回波幅度和所測得的長度。

3、橫向顯示

當規定檢測橫向顯示時,驗收等級按2所述執行

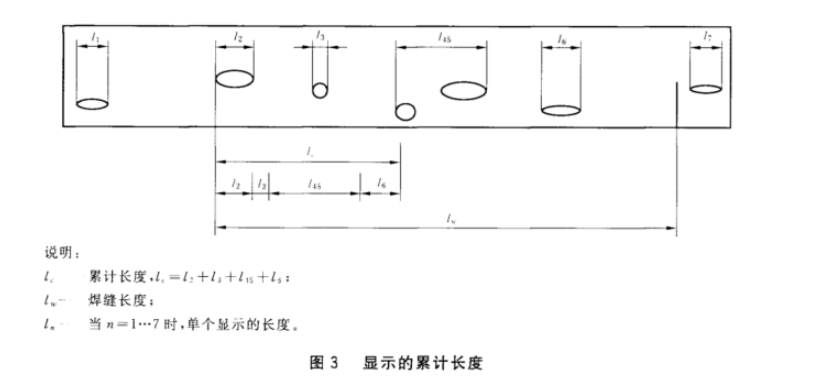

4、群顯示

群是建立在回波幅度超過記錄等級的兩相鄰可驗收顯示的長度及其顯示間距的基礎上。每個群中的顯示長度均不應再用于其他群中。

如下情況時,群顯示應評定為單個顯示:

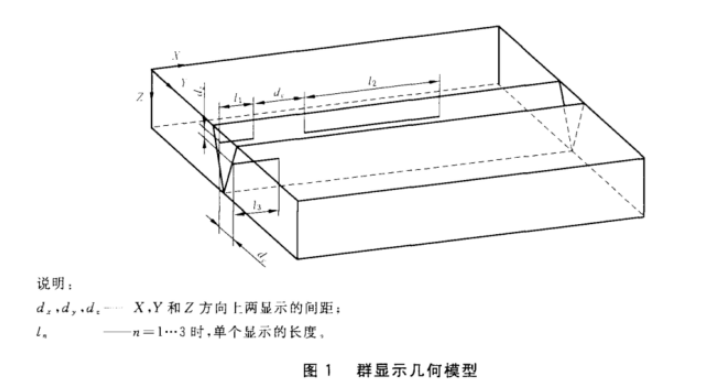

a)間距d，小于其中較長顯示的2倍長度數值(見圖1)

b)間距d、小于板厚的一半且不超過10 mm;

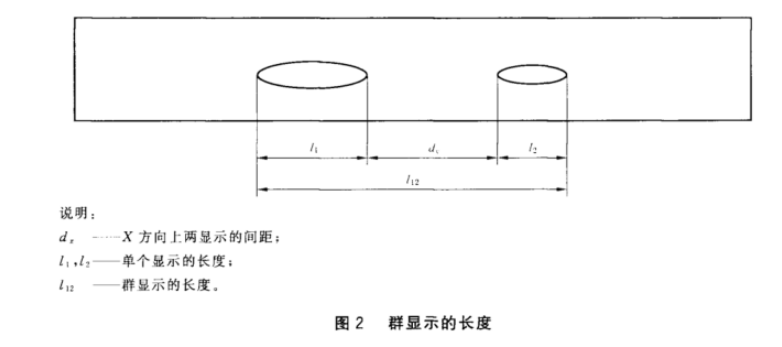

c)間距d、小于板厚的一半且不超過10mm;組合長度(見圖2)見式(1):
