GB/T 1958 2017產品幾何技術規范(GPS)幾何公差檢測與驗證- 本標準規定了幾何公差中的形狀誤差、方向誤差、位置誤差和跳動的檢測條件,檢測方法,誤差評定方法、測量不確定度估算方法,檢測與驗證操作集(操作算子)制定方法及合格評定規則,并給出了幾何誤差的檢測與驗證方案及示例。

   檢測條件

1 、檢測條件應在檢測與驗證規范中規定。實際操作中,所有偏離規定條件并可能影響測量結果的因素均應在測量不確定度評估時考慮。

2、幾何誤差檢測與驗證時缺省的檢測條件為:

     -標準溫度為20℃:

     -標準測量力為0N

3、如果測量環境的潔凈度、濕度、被測件的重力等因素影響測量結果,應在測量不確定度評估時考慮。

4、幾何誤差檢測與驗證時,除非另有規定,表面粗糙度、劃痕、擦傷、塌邊等外觀缺陷的影響應排除在外。

形狀誤差及其評定

1、形狀誤差

形狀誤差是被測要素的提取要素對其理想要素的變動量。理想要素的形狀由理論正確尺寸或/和參數化方程定義,理想要素的位置由對被測要素的提取要素進行擬合得到。擬合的方法有最小區域法C(切比雪夫法),最小二乘法G、最小外接法N和最大內切法X等,工程圖樣或技術文件中的相關符號及說明參見附錄A表A.1;如果工程圖樣上無相應的符號專門規定,獲得理想要素位置的擬合方法一般!缺省為最小區域法,最小區域判別法參見附錄D。

注1:最小區城法和拉小二乘法根據約束條件不同分為三種情況,無約束(符號為C和G)實體外約束(符號為(E和GE)和實體內約束(符號為CI和G)

   注2:形狀誤值評估時可用的參數有:峰谷參數(T)、峰高參數(P),谷深參數(V)和均方根參數(Q),其中峰谷參!

數(T)為缺省的評估參數。

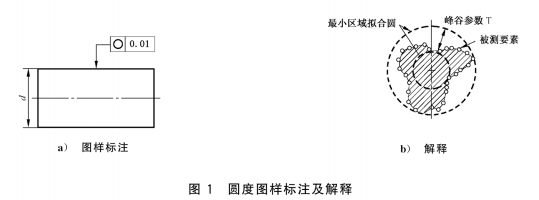

示例:圖1、圖2和圖3給出了三種不同的圓度圖樣標注示例及解釋。圖1中,理想要素位置的獲得方法和形狀誤(差值的評估參數均采用了缺省標注,規范要求采用最小區域法擬合確定理想要素的位置,采用峰谷參數T作為評估參數。圖2中,符號G表示獲得理想要素位置的擬合方法采用最小二乘法,形狀誤值的評估參數采用了缺省標注,評估!參數為峰谷參數T。圖3中,符號G表示獲得理想要素位置的擬合方法采用最小二乘法,符號V表示形狀誤差值的評!估參數為谷深參數。
