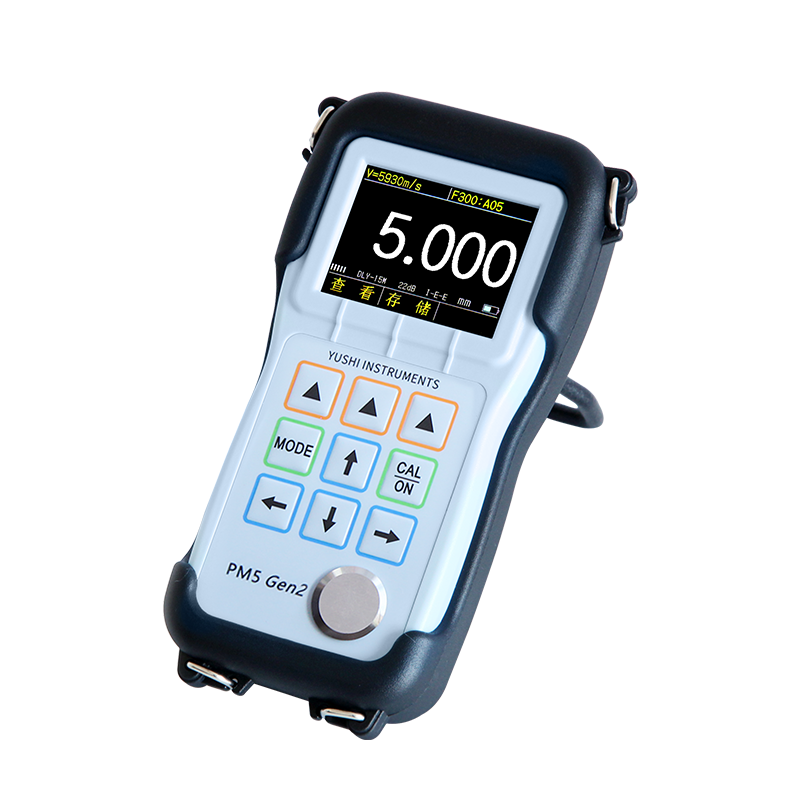

PM5  Gen2型號超聲波測厚儀是沈陽宇時先鋒研發推出的新一代精確超聲波測厚儀。采用超聲波測量原理，利用單晶延遲探頭，從被測工件的一側向材料內發射聲波，對其厚度進行實時的數字化測量，而無需切開被測工件，是一種超小型測量儀器。本儀器利用多次回波提高精度，使分辨率可達0.001mm，測量下限低至0.15mm。并且提供A、B掃描功能，通過回波顯示可以幫助使用者更好的控制測量，使測厚范圍更廣，測量數值更精確，也可避免在測量中與材料相關的誤差，這款手持式測厚儀可有效地適用于幾乎各種材料超聲測厚應用，它能快速，無損傷，精確地進行測量；具有彩色高清晰2.4寸液晶顯示屏，無論在明亮的陽光下還是在無光的黑暗中都具有非常好的可視性，測厚儀的按鍵區非常簡潔，且符合人體工程學 ，操作人員使用單手即可操控鍵區，可輕松訪問儀器的所有功能。

堅固耐用，適應惡劣環境使用

PM5 Gen2 測厚儀外殼的設計符合IP67防塵防水等級，完全密封防止外物及灰塵侵入，可抵抗在 1 米深的水中浸濕 30分鐘，可以抵御極其潮濕或多沙塵的嚴酷的環境條件。帶有支架的橡膠保護套，能夠很好的保護儀器，避免在意外跌落時損壞儀器。

可匹配多種探頭，測量應用廣泛

PM5 Gen2  測厚使用不同頻率和不同類型的單晶探頭能夠完成大對數測量。探頭頻率范圍在0.5-20MHz。可搭配延遲線探頭、接觸式探頭、保護膜探頭、高溫探頭等。

雙層多重測量功能

功能強大的雙層測量功能，如同兩臺儀器同時測量?？赏瑫r(shí)測量基材和涂層材料厚度或同時測量復合材料的分層材料厚度，兩個厚度值同時顯示在屏幕上。

多層材料厚度測量

多層測量選項可同時測量多達5個層的多層油漆、塑料和其他材料厚度。每層根據材料情況可以獨立設置測量參數，包括測量模式、材料聲速、厚度范圍、增益、閘門和極性等，方便觀察和測量。

還具備特殊選項功能：

多種測量顯示界面任你選擇

◆大數值測量界面，簡單直觀，方便觀看。

◆A掃描界面，用戶在屏幕上能直接看到彩色超聲信號波型，通過波形調整，可以定任意回波。

B掃描界面，用于觀察被測工件的底面輪廓。

測量模式

◆超聲波測量模式就是超聲測厚的方法。測量模式選擇取決于探頭類型和被測材料情況。常規的方法有P-E、E-E、E-EV、1-E、1-E-E、I-ME、AUTO等。PM5 Gen2超聲波測厚儀增加了COAT、OXIDE氧化層選項、PELR大量程選項等測量模式。

TDG時變增益功能

◆PM5 Gen2儀器時變增益功能的參數包括初始增益、TDG斜率、最大增益及起點。使用TDG功能，可以通過降低初始增益將始脈沖或界面回波有效調小，同時也可通過提高最大增益使被測樣件底面回波增高便于測量。

雙探測極性，保持測量的精確性

◆極性是指回波信號的一種狀態。在通常情況下，被測工件的背面介質是空氣，回波極性為負。如果我們把塑料耦合到金屬上，在這類情況下，需要改變相關的回波極性設置，以保持測量的精確性。

測量類型有標準、第一峰、波峰、最高點四種

◆PM5 Gen2儀器通常可檢測到波形上的最高正峰值或最高負峰值，這個功能適用于大多數測量應用。當?shù)酌婊夭ú灰?guī)則，這種常規的峰值測量方式會變得不穩定。在這種情況下，回波類型應選擇第一峰，以探測到幾個波幅近似的波形中的第一個峰值。

數字增益放大，提高顯示屏上回波高度

◆測量鑄件、奧氏體鋼等聲波衰減性較強的材料時，回波相當?shù)?，我們通過提高儀器的增益和倍數來提高顯示屏上回波高度。倍數調整范圍分別為1.0~7.0倍。

暫停功能:方便地調節所有參數

◆使用暫停功能可進行測量后處理操作，尤其是進行高溫測量時，用戶無需始終將探頭耦合到被測工件上，測量操作后可使用暫停功能，再將探頭從被測工件上移開，方便地調節增益等參數，以便得到穩定的測量數據。
