板材超聲檢測如何進行缺陷評定及質量分級？

2023-06-19 13:25:09 admin

缺陷評定與質量分級應根據缺陷的性質、指示長度、指示面積并依據相關標準進行對缺陷的評定與質量分級，按如下規定執行:

1.缺陷尺寸的評定方法

(1) 缺陷指示長度的評定規則

用平行于板材壓延方向的矩形框包圍缺陷，其長邊作為該缺陷的指示長度

(2) 單個缺陷指示面積的評定規則

1、一個缺陷按其指示的矩形面積作為該缺陷的單個指示面積;

2、多個缺陷其相鄰間距小于相鄰較小缺陷的指示長度時，按單個缺陷處理，缺陷指示面積為各缺陷面積之和。"比輕個缺陷以按缺)

單個缺陷的指示面積=缺陷的指示長度缺陷的指示寬度(與長度方向垂直的最大尺寸)

2.板材質量分級

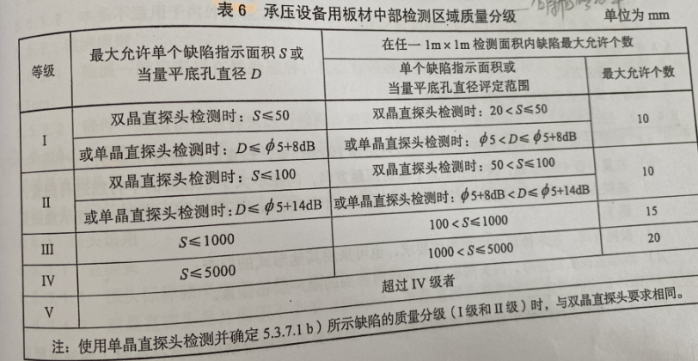

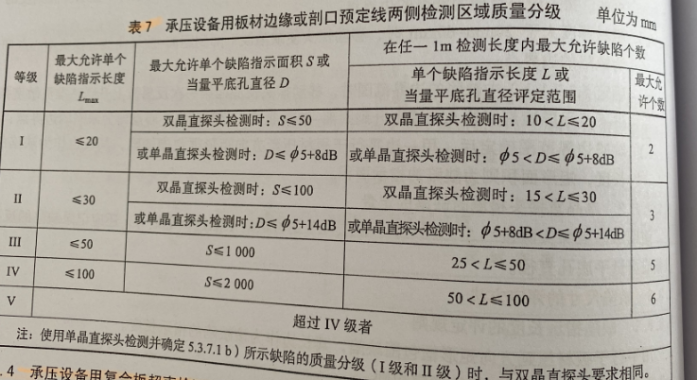

(1)板材質量分級見表6和表7。在具體進行質量分級時，表6和表7應獨立使用。

(2) 板材缺陷等級劃分為I、I、亞、IV、V 五個級別。I級質量最高，V 級質量最低

(3)在檢測過程中，檢測人員如確認板材中有白點、裂紋等缺陷存在時，應評為 V 級

(4)在板材中部檢測區域，按最大允許單個缺陷指示面積和一1mx1m檢測面積內缺陷最大允許個數確定質量等級。如整張板材中部檢測面積小于mx1m，缺陷最大介許個數可按比例折算。

(5) 在板材邊緣或剖口預定線兩側檢測區域，按最大允許單個缺陷指示長度、最大允許單個缺陷指示面積和任一1m 檢測長度內最大允許缺陷個數確定質量等級。如整張板村邊緣檢測長度小于 1m，缺陷最大允許個數可按比例折算。
